多協議標簽交換（英語：Multi-Protocol Label Switching，縮寫為MPLS）是一種在開放的通信網上利用標簽引導數據高速、高效傳輸?shù)男录夹g(shù)。多協議的含義是指MPLS不但可以支持多種網絡層層面上的協議，還可以兼容第二層的多種數據鏈路層技術。
MPLS 主要設計來解決網路問題，如網路速度、可擴展性、服務質量（QoS）管理以及流量工程，同時也為下一代IP 中樞網絡解決寬帶管理及服務請求等問題。
一般情況下，MPLS網絡中都使用LDP建立LSP。但LDP是通過IP路由信息來建立LSP的，如果LDP協議出現問題，可能導致MPLS流量的丟失。因此，對于某些關鍵數據或重要業務，通過配置靜態LSP來確定傳輸路徑更為可靠。
靜態LSP的優點是不使用標簽發布協議，不需要交互控制報文，資源消耗比較?。?strong>缺點是通過靜態方式建立的LSP不能根據網絡拓?fù)渥兓瘎討B(tài)調整，且需要管理員一條條手動配置，所以適用于拓?fù)浣Y(jié)構簡單、規模比較小、并且穩定的網絡。
配置靜態 LSP 時要遵循以下原則：根據數據傳輸方向，上游節點 MPLS 出標簽的值等于下游節點MPLS入標簽的值。但在不同類型節點上的配置不完全一樣。
入節點需要指定LSP的目的IP地址（通常是LSP出節點擔當LSR-ID的Loopback接口IP地址）和下一跳（可選同時配置出接口），但只需配置出標簽。中間節點需要配置入接口和下一跳（可選同時配置出接口），以及入標簽和出標簽。出節點需要配置入接口和入標簽。
要實現源和目的端相互通信，需要分別以兩端LER為出節點創建雙向靜態LSP。

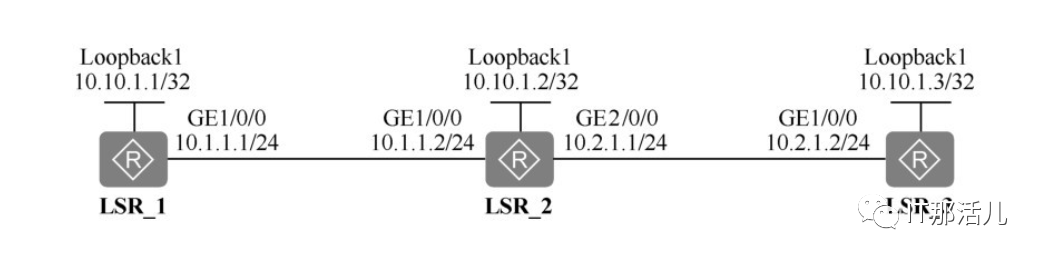

如圖所示，LSR_1、LSR_2、LSR_3為某MPLS骨干網設備?，F(xiàn)要求在骨干網上創建穩定的公網隧道來承載L2VPN或L3VPN業務：
基本配置思路分析
因為本示例的拓?fù)浣Y(jié)構簡單且穩定，所以可采用靜態 LSP 配置方式。
同時，因為LSP是單向的，所以如果要實現各設備所連網絡互通，則需要配置兩條靜態LSP：
一條是由LSR_1到LSR_3的LSP（假設名稱為LSP1），此時LSR_1為Ingress，LSR_2為Transit， LSR_3為Egress；
另一條是由LSR_3到LSR_1的LSP（假設名稱為LSP2），此時LSR_3為Ingress，LSR_2為Transit，LSR_1為Egress。
1）在各LSR上配置OSPF協議（當然也可以是靜態路由或其他IGP），實現骨干網的IP連通性，這是前提。因為在LSP的配置中需要利用IP路由進行FEC劃分，也需要利用IP路由來確保下一跳可達。
2）在LSR上配置LSR ID，使能全局和公網接口的MPLS能力，這是實現在骨干網上創建公網隧道的前提。
3）在兩條LSP的Ingress上配置目的地址、下一跳和出標簽的值；在Transit上配置入接口、與上游節點出標簽相同的入標簽值、對應的下一跳IP地址和出標簽的值；在Egress上配置入接口、與上游節點出標簽相同的入標簽值。
配置步驟
上述 1）2）步驟省略：
創建從LSR_1到LSR_3的靜態LSP1。
Ingress LSR_1上的配置。配置目的IP地址（LSR_3的Loopback1接口IP地址）、下一跳和出標簽（假設為20）。

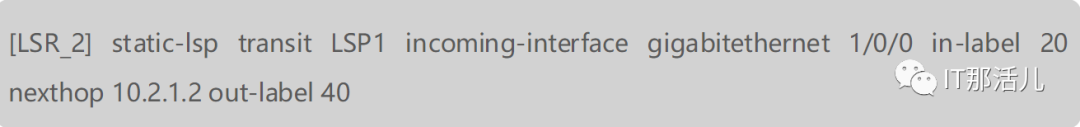

Transit LSR_2上的配置。配置入接口、入標簽（20，要與LSR_1的出標簽一致）、下一跳和出標簽（假設為40）。
Egress LSR_3上的配置。配置入接口和入標簽（40，要與LSR_2的出標簽一致）。
創建從LSR_3到LSR_1的靜態LSP2。
Ingress LSR_3上的配置。配置目的IP地址（LSR_1的Loopback1接口IP地址）、下一跳和出標簽（假設為30）。

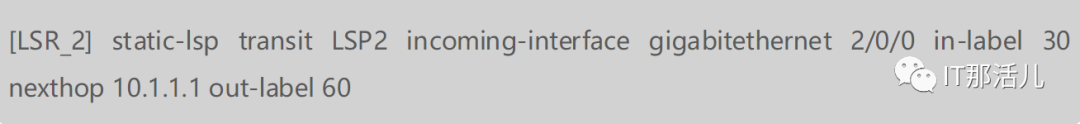

Transit LSR_2上的配置。配置入接口、入標簽（30，要與LSR_1的出標簽一致）、下一跳和出標簽（假設為60）。
Egress LSR_1上的配置。配置入接口和入標簽（60，要與LSR_2的出標簽一致）。

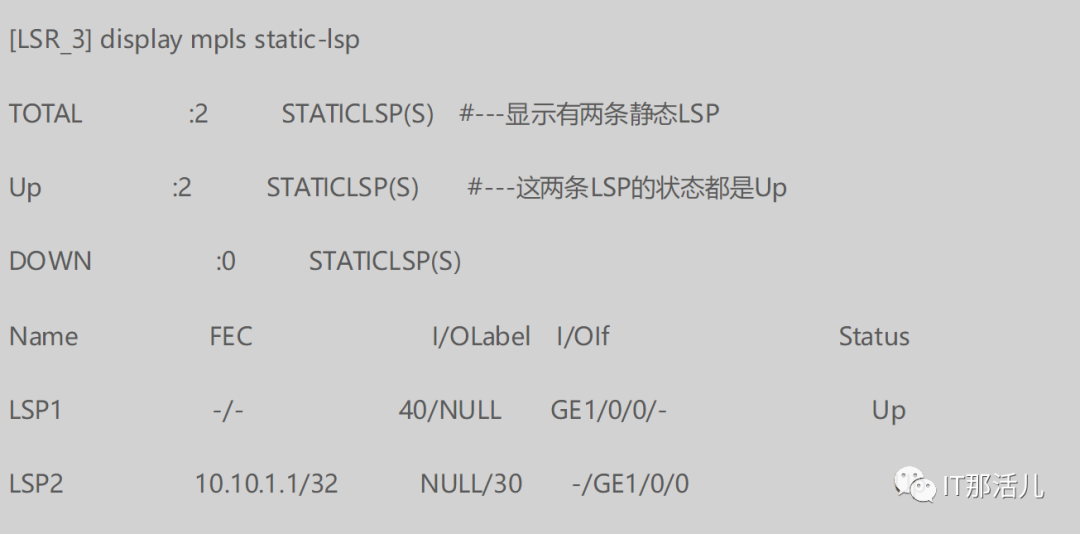

配置完成后，可在各節點執行display mpls static-lsp命令查看靜態LSP狀態，這里以LSR_3為例。
驗證LSP連通性

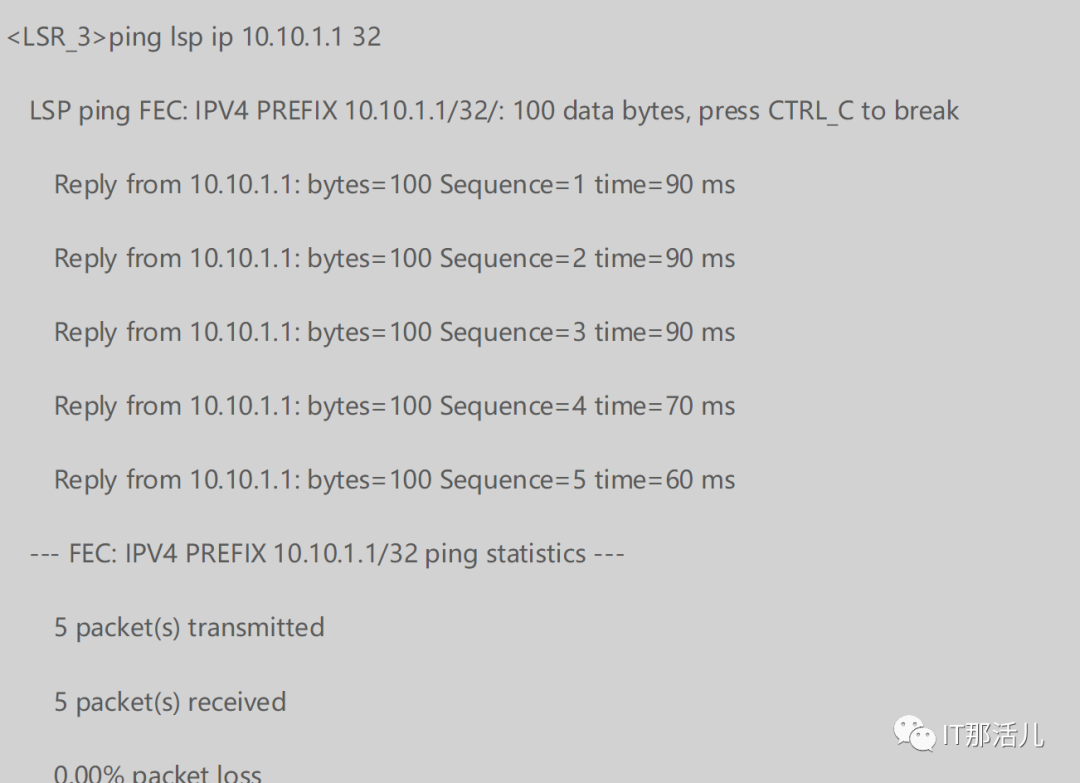

此時，在LSR_3上執行ping lsp ip 10.10.1.1 32命令，Ping到達LSR_1 Loopback1接口IP地址的LSP是通的，測試結果如下所示。
同樣在LSR_1上執行ping lsp ip 10.10.1.3 32命令，Ping到達LSR_3Loopback1接口IP地址的LSP也是通的。證明前面的靜態LSP配置是正確的，LSP已成功建立。還可執行普通的Ping命令來測試各節點間的路由互通。
總 結

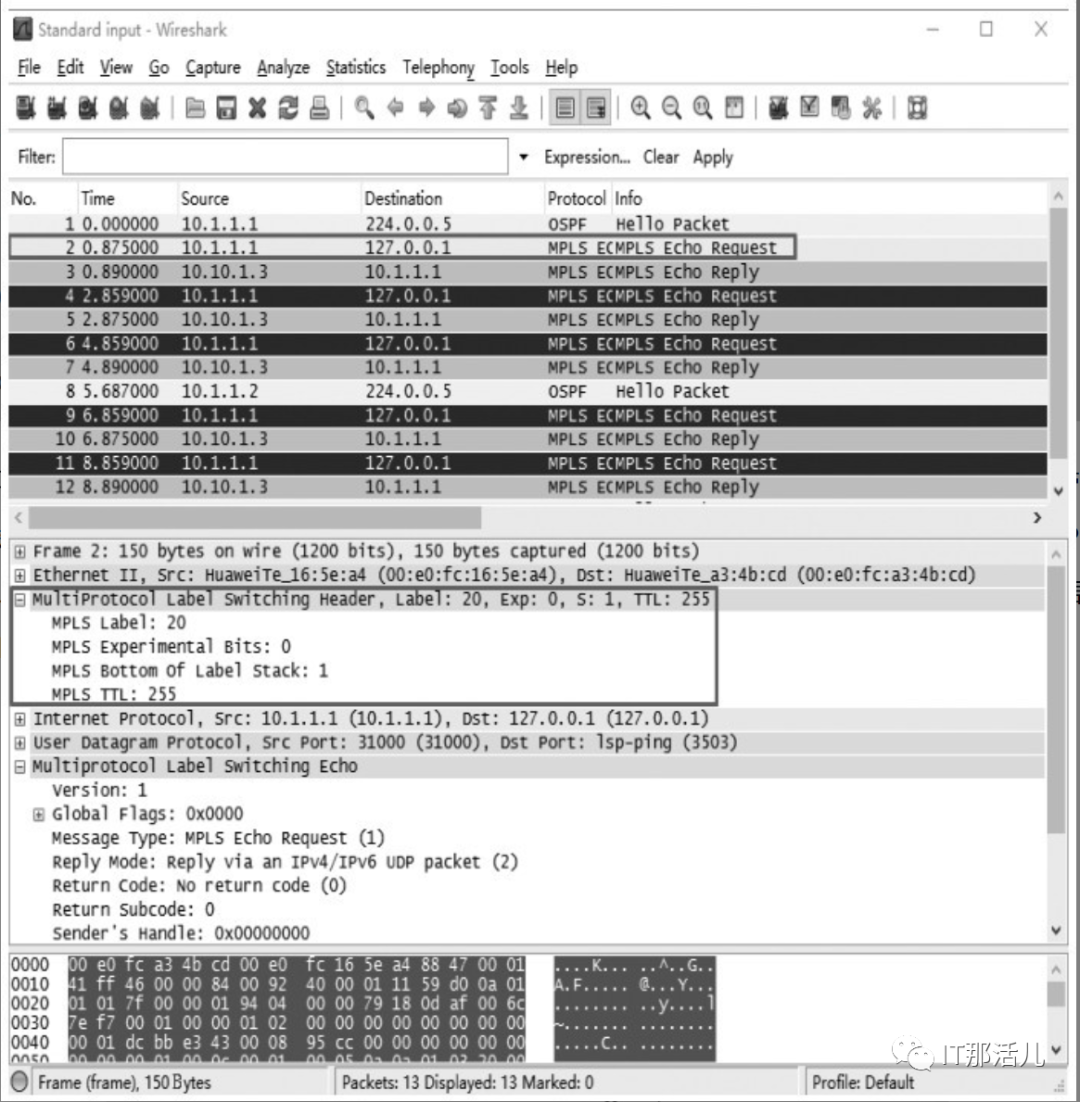

在純 LSP 隧道（非 MPLS VPN 應用）中，MPLS最多只會帶一層MPLS標簽。先對LSR_2的G0/0/0端口在LSR_1 ping LSR_3時進行抓包，隨便找一個抓取的MPLS報文，均發現其中只有一層MPLS標簽（圖中的“Mutiprotocol Label Switching Echo”是回顯信息，是該MPLS報文的真正數據部分）。
圖中所示的第二個MPLS報文中上面所攜帶的標簽為20。
